Универсальные испытательные разрывные машины серии AG-Xplus

Испытательные машины серии AG-Xplus — это универсальные разрывные машины для физико-механических испытаний различных материалов. Компания SHIMADZU предлагает настольные и напольные модификации испытательных машин с различными классами точности и широким диапазоном прилагаемых нагрузок. Оборудование отличается простотой и надежностью, превосходные эксплуатационные характеристики позволяют проводить точные механические испытания.

Возможности универсальных испытательных машин серии AG-Xplus
Широкий выбор:

• захватов
• приспособлений для испытания на сжатие, изгиб
• экстензометров, датчиков ширины
• адгезионных приставок
• термостатов

Пульт управления
Простое выполнение команд СТАРТ, СТОП и других основных операций через пульт управления, удобная высокоточная регулировка положения траверсы с помощью диска пошагового движения.

Выполнение испытаний без ПК
Жидкокристаллический сенсорный дисплей (опция) позволяет быстро выбрать метод испытания без подсоединения к ПК, а также даёт возможность увидеть диаграмму растяжения/сжатия на экране дисплея.

Сохранение методик испытаний на флэш-карту памяти (USB интерфейс)
Методики испытаний, сохранённые на флэш-карте легко перносятся на испытательную машину, испытания проводятся без ПК. Результаты испытаний также могут сохраняться на флэш-карту и переноситься на ПК.

Функция самодиагностики
Диагностика по 12 параметрам.

Простая установка нагрузочного элемента
Возможность быстрой смены нагрузочного элемента для машин с мощностью до 10 кН, где эта процедура требуется достаточно часто. Дополнительная опция для машин с мощностью 20 кН и более — возможность присоединения дополнительного нагрузочного элемента малой мощности без отсоединения основного нагрузочного элемента.

Безопасность

• защитный экран
• функция безопасности (остановка траверсы при попадании руки в зону испытания)
• две кнопки экстренной остановки
• Новое программное обеспечение «TRAPEZIUM X»
• Русифицированное программное обеспечение позволяет полностью контролировать процесс испытания серез ПК и подходит для любых машин Shimadzu.

Два класса точности: 1 и 0,5
Оборудование выпускается в двух классах точности с погрешностью в 1% и 0,5%.

Высокая скорость выборки 0,2 мс
Высокоскоростная выборка гарантирует точность полученной диаграммы растяжения. Фиксируются любые внезапные изменения силы, происходящие во время испытания. Возможность корректировки параметров условий выборки позволяет детально изучить важные области диаграммы растяжения.

► AG-X Plus листовка

► AG-X Plus брошюра

► Испытательные машины: объекты анализа, выполняемые ГОСТы

* Жидкокристаллический сенсорный дисплей, ноутбук и стол являются опциональным оборудованием.

* Стол, представленный на рисунке, не является продуктом компании Shimadzu.

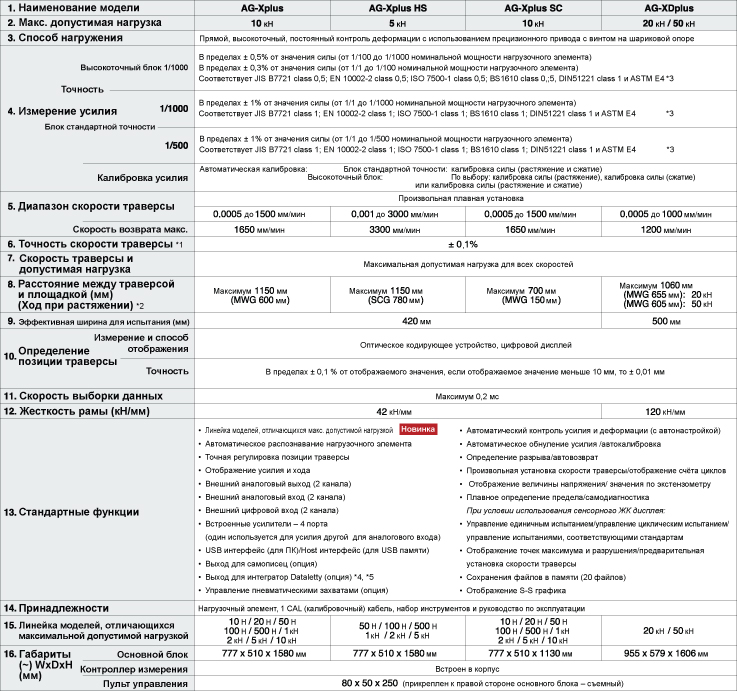

Технические характеристики AG-Xplus настольного типа

*1: Точность скорости траверсы вычисляется путем пересчета величины перемещения траверсы в пределах определенного периода времени при скорости траверсы от 0,5 мм/мин до 500 мм/мин в нормальных условиях работы.

*2: Ход при растяжении это величина, полученная при условии использования захватов типа MWG (без клинового типа). Ход может быть увеличен. Для нагрузки менее 5 кН ход при растяжении это величина, полученная при условии использования захватов типа SGG (плоские захваты винтового типа).

*3: Стандарты JIS B7721, EN 10002-2, ISO 7500-1 и ASTM E4 рекомендуют провести повторную верификацию после установки испытательной машины.

*4: Сенсорная панель ЖК дисплея (опция) необходима для использования интегратора Dataletty (опция).

*5: Интегратор Dataletty (опция) и операционное ПО TRAPEZIUM X не могут использоваться вместе. Представленные значения измерялись на основе согласованных стандартов на испытания.

Пространство для установки
(Пространство слева, справа и сзади оборудования необходимо для осуществления технического обслуживания прибора)

Потребляемая мощность и условия эксплуатации

* При модернизации внешний вид и технические характеристики машин могут измениться без предварительного уведомления.

Технические характеристики настольной модели AG-Xplus SC (с уменьшенной длиной колонн)

Модель AG-Xplus SC предназначена для проведения широкого спектра физико-механических испытаний, в том числе испытаний на адгезию, испытаний печатных плат на изгиб, испытаний мест пайки электронных компонент на срез, испытаний выводов электронных компонент, измерения усилия инсталляции и извлечения печатных плат и прочих испытаний.

Основные особенности

• Жесткая рама малых размеров
• Высокая точность благодаря большой скорости выборки данных
• Высокое качество сборки (согласно японским стандартам качества)
• Точность измерения усилия ±0,5 % от 1/100 до 1/1000 номинальной мощности нагрузочного элемента
• Идеально подходит для исследования различных материалов благодаря возможности регулирования скорости испытаний

Технические характеристики

Номинальная мощность нагрузочного элемента	10 Н, 20 Н, 50 Н, 100 Н, 500 Н, 1 кН, 5 кН, 10 кН
Диапазон скорости траверсы	от 0,0005 до 1000 мм/мин
Скорость траверсы и допустимая нагрузка	Максимальная допустимая нагрузка для всех скоростей
Габаритные размеры Ширина x Длина x Высота (мм)	777 x 510 x 1130

Область применения
Проведение испытания:

• парамагнитных материалов
• косметических средств
• электроники и электротехнического оборудования
• электронных компонент
• печатных плат
• пружин
• изделий автомобильной промышленности
• керамических материалов и изделий
• металлов
• различных конструкций и устройств

Технические характеристики напольных моделей

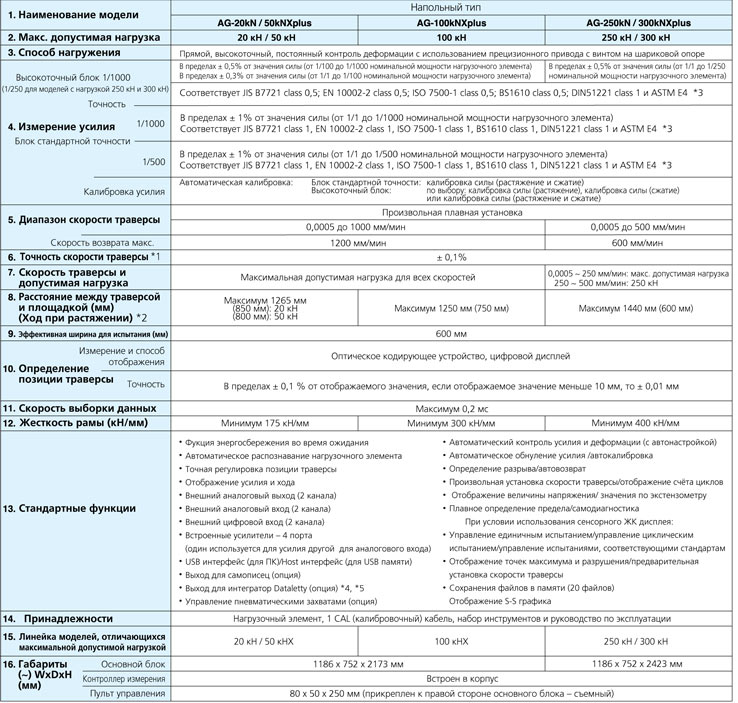

Технические характеристики AG-Xplus напольного типа:

*1: Точность скорости траверсы вычисляется путем пересчета величины перемещения траверсы в пределах определенного периода времени при скорости траверсы от 0,5 мм/мин до 500 мм/мин в нормальных условиях работы.

*2: Ход растяжения это величина, полученная при условии использования захватов типа MWG (клинового типа). Ход может быть увеличен. Для нагрузки менее 5 кН ход растяжения это величина, полученная при условии использования захватов типа SGG (плоские захваты винтового типа).

*3: Стандарты JIS B7721, EN 10002-2, ISO 7500-1 и ASTM E4 рекомендуют провести повторную верификацию после установки испытательной машины.

*4: Сенсорная панель ЖК дисплея (опция) необходима для использования интегратора Dataletty (опция).

*5: Интегратор Dataletty (опция) и операционное ПО TRAPEZIUM X не могут использоваться вместе. Представленные значения измерялись на основе согласованных стандартов на испытания.

Пространство для установки
(Пространство слева, справа и сзади оборудования необходимо для осуществления технического обслуживания прибора)

Потребляемая мощность и условия эксплуатации

Модель	Примерная масса, кг	Требования к электропитанию Значение в скобках — средняя потребляемая мощность.	Условия эксплуатации
AG-20kN/50kNXplus	654	Трехфазное подключение, 200–230 В, 50–60 Гц, 5 кВА (1,2 кВт)	Температура: от 5 до 40 °C Влажность: от 20 до 80 %, (без конденсации) Скачки напряжения: ±10 % макс. Вибрация: Частота 10 Гц макс., амплитуда 5 мм макс.
AG-100kNXplus	834	Трехфазное подключение, 200–230 В, 50–60 Гц, 7 кВА (2,0 кВт)
AG-250kN/300kNXplus	960	Трехфазное подключение, 200–230 В, 50–60 Гц; 7,5 кВА (2,5 кВт)

Примечание: необходим класс заземления D (100 Ω макс.).

Расширение возможностей основного модуля (для машин настольного и напольного типов)

Машины с увеличенным расстоянием между колоннами
Доступны модели с расстоянием между колоннами 975, 1100 и 1375 мм. Эти машины лучше всего подходят для проведения испытаний больших и широких образцов.

Двузонные машины
Машины с дополнительной испытательной зоной сверху траверсы.

Машины с низкой скоростью перемещения траверсы
Машины с расширенным диапазоном скорости траверсы в области низких скоростей.

	Машины с низкой скоростью перемещения траверсы
Диапазон скорости перемещения траверсы (мм/мин)	0,00005–1000 для моделей менее 250 кН 0,00005–500 для моделей 250 кН и 300 кН

Машины высокой мощности
Машины, способные создавать нагрузку 2000 кН, 1000 кН, 600 кН, 500 кН. Чаще всего используются в области тяжелого машиностроения, строительства судов и т.д. Машины изготавливаются под заказ.

Машины с увеличенной длиной колонн
Машины с увеличенным простраством для испытаний за счет увеличения длины колонн на 250, 500 или 750 мм. Используются для проведения испытаний материалов с большим удлинением.

Машины с высокой скоростью возврата траверсы
Машины со скоростью возврата траверсы в исходное положение 6000 мм/мин. Машины изготавливаются под заказ.

* При модернизации внешний вид и технические характеристики машин могут измениться без предварительного уведомления.
