Эффективное использование пространства

• Компактный и простой в транспортировке ИК-Фурье спектрометр
• Возможность работы в ограниченном пространстве: прибор можно расположить фронтально или боком
• Широкое кюветное отделение позволяет легко устанавливать как существующие аксессуары Shimadzu, так и аксессуары сторонних производителей

Встроенное ПО IR Pilot: простота и легкость измерений

• Включает программный модуль по идентификации веществ, что значительно упрощает процедуру анализа
• Включает программу оценки на соответствие/несоответствие соединения стандарту

Высокая надежность

• Стабильность в работе гарантируется конструкцией интерферометра, унаследованной от моделей более высокого класса
• Может эксплуатироваться в условиях повышенной влажности, благодаря возможности опционального использования окон из KRS-5
• Функция контроля состояния прибора
• Возможность защиты от кражи и функции блокировки

► IRSpirit листовка

► IRSpirit брошюра

Эффективное использование пространства

Возможность работы в ограниченном пространстве
Иногда необходимо вписать спектрометр в ограниченное пространство. Например, в случае размещения приборов в ряд для проведения студенческих работ, либо при установке прибора в лабораторию, где уже используется другое оборудование и измеряется много образцов. В случае ограниченного пространства ИК-Фурье спектрометр IRSpirit можно расположить боком. Кнопка включения прибора и индикатор влажности одинаково хорошо просматриваются с обеих сторон (см. рисунок ниже). Приставка НПВО полностью интегрируется в кюветное отделение, таким образом призма приставки и основной блок IRSpirit одинаковы по высоте. Последнее актуально при анализе образцов больших размеров, так как нет необходимости в предварительной резке образца.

Большое кюветное отделение в небольшом корпусе
Несмотря на то, что размеры прибора меньше листа бумаги формата A3, ширина кюветного отделения IRSpirit такая же, как и у моделей более высокого класса. Это делает его совместимым со многими существующими аксессуарами Shimadzu (например, с газовыми кюветами или приставками диффузного отражения) и сторонних производителей, что позволяет адаптировать прибор для решения различных задач.

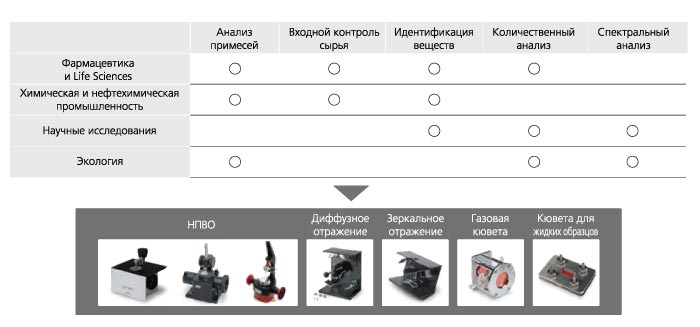

Области применения

IR Pilot: простота и легкость измерений
IR Pilot включает 23 предустановленных метода, что позволяет операторам с минимальным опытом анализировать образцы, просто выбрав цель анализа и тип аксессуара. Нет необходимости в установке параметров. Возможность измерения нескольких образцов одним щелчком мыши.

Программа идентификации веществ IR Pilot Identification Test Program
Эта программа позволяет провести сравнение образца со стандартом и сделать заключение о соответствии / несоответствии соединения стандарту на основе методов, описанных в Фармакопее, например в Японской Фармакопее, а также в нормативных документах для пищевых добавок. В дополнение к идентификации фармацевтической продукции, эта программа может использоваться для входного / выходного контроля. Программа проводит сравнение положения полос и их интенсивностей в спектре исследуемого образца и спектре стандарта, определяет соответствие / несоответствие соединения стандарту и выводит результаты в виде отчета. Программа включает спектры 57 стандартных образцов пищевых добавок, указанных в нормативной документации Японии.

Программа для анализа примесей IR Pilot Contaminant Analysis Program
Объединение собственных алгоритмов, разработанных Shimadzu (Японский патент № 5205918), с библиотеками спектров общих загрязнений (более 550 спектров), позволяет определять примеси с высокой степенью точности. Даже если примеси представляют собой несколько соединений, программа осуществляет поиск и отображения основных и второстепенных компонентов.

Выше представлен анализ загрязнения на поверхности таблетки, выполненный с помощью программы для анализа примесей. Из полученных результатов следует, что основным компонентом загрязнения является политетрафторэтилен (ПТФЭ), а дополнительными компонентами — сахар и карбонат кальция. Оба вспомогательных компонента входят в состав самой таблетки, поэтому сделано предположение, что данные вещества попали в анализируемый образец при отборе примеси с поверхности таблетки.

Технология, унаследованная от моделей более высокого класса
Высокая стабильность и производительность
Система динамического выравнивания (5000 раз в секунду) и высокотемпературный керамический источник

Чувствительность на уровне универсальных моделей (IRSpirit-T)
IRSpirit-T с термостабилизированным детектором DLATGS

Содержание силиконовой смазки в парафиновом масле (1,0 %) определяли методом однократного НПВО в пятикратной повторности. ИК-спектры, полученные в случае детектора DLATGS с функцией контроля температуры, показаны слева, а полученные при помощи детектора DLATGS без функции контроля температуры — справа. В случае детектора без функции контроля температуры тепло внутри прибора и температура окружающей среды приводили к значительным отклонениям полученных ИК-спектров. Напротив, в случае детектора с функцией контроля температуры получены результаты с высокой точностью.

Высокая надежность благодаря влагостойкой конструкции
Надежная оптика обеспечивает стабильную работу системы даже при экстремальных показателях температуры и влажности.

Стабильность в работе гарантирует конструкция интерферометра, унаследованная от моделей более высокого класса.

• Функция контроля состояния прибора поддерживается благодаря электронным индикаторам и бумажным индикаторам влажности.
• Делитель луча имеет влагостойкое покрытие.
• Можно выбрать окошко KBr (до 70 % отн. влажности) или KRS-5 (до 90 % отн. влажности) — оба окошка имеют влагостойкое покрытие.*
  * без конденсации

Контроль состояния прибора
Состояние прибора автоматически проверяется при запуске, результаты такой диагностики сохраняются в отчете, что очень удобно при работе с прибором. Кроме того, в стандартный комплект программного обеспечения входят программные модули* для проведения рутинных проверок в соответствии с требованиями Фармакопей различных стран.

Функция самодиагностики
Самодиагностика выполняется при инициализации прибора. В процессе самодиагностики происходит проверка электрической, сигнальной и оптической систем. та функция обеспечивает сбор различной информации и автоматически выводит результаты в одном файле, что значительно облегчает работу с прибором. Также можно
отследить состояние прибора в процессе работы.

Функция контроля состояния
Эта функция обеспечивает непрерывный контроль и обработку информации об источнике света, полупроводниковом лазере, влажности внутри прибора, фиксации окошка (блокировка) и аксессуарах.

Макросы для выполнения рутинных действий

LabSolutions IR позволяет автоматизировать рутинную работу, связанную со сканированием спектра, печатью отчета, анализом примесей и идентификацией веществ. Программы запускаются посредством панели управления LabSolutions IR или через рабочий стол Windows.

Функция «Easy Macro» — запуск рутинного анализа всего одним кликом мыши
Функция «Easy Macro» позволяет создавать макропрограммы, которые подходят для рутинной работы, особенно в случае применения повторяющихся операций. Макрос легко создается простым выбором необходимых операций из списка. Полученная прикладная программа легко регистрируется в панели управления LabSolutions IR и на рабочем столе. Благодаря своей простоте, эти макропрограммы будут полезны, в частности, и для операторов, которые не знакомы с методом ИК-спектроскопии.

Операции «Easy Macro»

• Инициализация ИК-Фурье спектрометра, настройка параметров сканирования, измерение спектра
• Обработка данных, поиск, количественное определение, печать
• Повторное измерение, отображение сообщений, звуковые сигналы, выполнение внешней программы

Дополнительное оборудование

QATR-S
QATR-S — приставка однократного нарушенного полного внутреннего отражения. Благодаря алмазной призме, измерение можно проводить в диапазоне до 400 см-1.

Для измерения спектра жидкости, просто капните небольшое количество на призму. Для измерения твердых и порошкообразных образцов, обеспечьте хороший контакт образца с призмой с помощью прижимного устройства. Большие образцы (с большой площадью поверхности) можно измерять без предварительной резки. Угол падения составляет 45°.

Доступен один из трех типов материала призмы: алмаз, селенид цинка (ZnSe) или германий (Ge). Приставки с германиевой призмой идеально подходят для анализа образцов с высоким показателем преломления.

Порошки
Формованные детали
Тонкие плёнки
Плёнки
Жидкости
Пластики

DRS-8000A
Несмотря на то, что образцы смешиваются с KBr, нет необходимости в прессовании таблеток. Для пластиковых молдингов часть поверхности счищают наждачной бумагой, прикрепленной к пробоотборнику SiC (P/N 200-66750), после чего анализируют порошкообразный образец, сформированный на бумаге. Спектры диффузного отражения, которые в свою очередь схожи со спектрами пропускания, получают путем преобразования Кубелки-Мунка в программном обеспечении LabSolutions IR. Распознавание аксессуара происходит автоматически.

Порошки
Формованные детали

MHP-1
Это компактный, недорогой ручной пресс для прессования таблеток с KBr диаметром 4 мм. Полученная таблетка измеряется с помощью специализированного держателя, что обеспечивает исключительную простоту в работе. Не требуются дополнительные пресс-формы или вакуумный насос.

Порошки

EDXIR-держатель
Этот складной держатель состоит из клеящего слоя с прикрепленным образцом и полипропиленовой пленки, предназначенной для рентгенофлуоресцентного анализа. EDXIR-держатель предназначен для проведения измерений на ИК-Фурье спектрометре и рентгенофлуорсецентом спектрометре. При проведении рентгенофлуоресцентного анализа закройте держатель и поместите полипропиленовой пленкой непосредственно на область облучения. При использовании ИК-Фурье спектрометра для измерения откройте держатель и расположите образец на призме клеящим слоем вверх. После измерения держатель в закрытом виде можно использовать для хранения образца.

Порошки
Формованные детали
Тонкие плёнки
Плёнки
Жидкости
Пластики

Решения на базе LabSolutions IR

Надежное программное обеспечение LabSolutions IR
Инструментальное ПО LabSolutions для управления прибором и анализа данных на основе файлов для конкретных приборов: LabSolutions LC/GC, LabSolutions IR, LabSolutions RF и т. д. рекомендуется для лабораторий, оборудованных несколькими автономными приборами и небольшим числом пользователей.

В дополнение к инструментальному ПО LabSolutions IR с базовым функционалом, Shimadzu предлагает LabSolutions DB IR и LabSolutions CS IR для соответствия требованиям ER/ES.

LabSolutions DB IR
Базовое ПО LabSolutions DB IR сочетает функции управления данными анализа с возможностями LabSolutions IR и обеспечивает безопасное управление данными с одного компьютера. Оптимальный пакет для пользователей, которые хотят управлять всеми данными с одного компьютера. Не требует подключения к сети и рекомендуется для клиентов, которым необходимо соответствие требованиям ER/ES в автономном режиме. Рекомендуется для лабораторий, оборудованных несколькими приборами, при необходимости соответствия требованиям ER/ES.

LabSolutions CS IR
В случае подключения к сети без ограничения доступа, сетевое ПО LabSolutions CS управляет всеми аналитическими данными, содержащимися в центральной базе данных компьютера-сервера, давая доступ к этим данным с любого компьютера, подключенного к сети. Управление приборами возможно как с клиентских ПК в сети LabSolutions CS, так и с удаленных тонких клиентов терминального сервера. LabSolutions CS идеально подходит для клиентов, которым необходимо соответствие требованиям ER/ES и которым необходимо при этом управлять ВЭЖХ/ГХ и ИК-данными с одного сервера, предоставляющего доступ многим пользователям. Рекомендуется для лабораторий, оборудованных множеством приборов, в т. ч. находящихся в разных помещениях или зданиях, при необходимости соответствия требованиям ER/ES.

Защищает от ошибок при работе с базой данных
LabSolutions DB и LabSolutions CS используют базу данных, что обеспечивает безопасное управление аналитическими данными. Это позволяет избежать таких ошибок, как перезапись или удаление данных. База данных также управляет последующей обработкой аналитических данных. Она автоматически присваивает реквизит «номер корректировки / номер версии» для каждого результата анализа, что предотвращает перезапись аналитических данных. Так же легко просматривать старые данные.

Гарантия безопасности
Можно так настроить журнал регистрации событий, чтобы сообщения о событиях, происходящих в системе, высылались по электронной почте. Для обеспечения высокого уровня защиты системы, можно задать различные параметры безопасности, такие как длина пароля, минимальный срок действия и сложность пароля учетных записей пользователей, настроить блокировку для предотвращения несанкционированного доступа, задать настройки для установки, удаления и изменения учётных записей зарегистрированных пользователей. Также можно назначить условия для перезаписи файлов данных и другой информации и определить, какие именно элементы будут выведены в отчёте.

Обработка информации по конкретным проектам
ПО LabSolutions DB и LabSolutions CS имеют функции управления проектом, что позволяет свободно управлять данными каждой конкретной задачи или прикладной системы. Эти функции включают в себя возможность контроля приборов, администрирование пользователей, политику безопасности, а также другие параметры обработки данных и реализуются независимо для каждого конкретного проекта. Поиск данных и управление работой системы больше не вызывает проблем.

Визуализация последовательности проводимых операций
Создание комплекта отчетов* обеспечивает прослеживаемость отдельных аналитических операций, участвующих в общем аналитическом процессе. В случае прозрачности аналитических операций, легче выявить ошибки при работе, что помогает повысить эффективность и надежность процессов проверки.

* Комплект отчетов включает методы и результаты измерений для серии проанализированных образцов, а также соответствующий журнал операций (запись всех событий от входа в систему до выхода из нее), который автоматически извлекается и суммируется в одном общем отчете.

Дополнительное программное обеспечение

Библиотека загрязнений для LabSolutions IR
Последняя версия оригинальной библиотеки, созданной компанией Shimadzu. Данная библиотека — эффективный инструмент для анализа загрязнений в водопроводной воде и пищевых продуктах. Помимо информации о фактически отобранных образцах загрязнений и комплектующих для обслуживания систем водоснабжения, имеющихся в продаже в Японии, эта библиотека также
содержит результаты рентгенофлуоресцентного анализа (файлы PDF), что позволяет значительно повысить точность поиска. В отличие от других библиотек, эта содержит данные по смешанным составам и предлагает весь необходимый объем знаний и опыта для выполнения качественной оценки.

Библиотека полимеров, подвергшихся термической деструкции*
В отличие от аналогичных библиотек данная библиотека содержит информацию о пластиках, подвергшихся процессу окисления при нагревании. Использование этой библиотеки будет особенно эффективным в случае, когда примеси содержат полимеры, подвергшиеся термической деструкции.

* В состав данной библиотеки Shimadzu Corporation входят спектры образцов, измеренные Центром технической поддержки Хамаматцу Института промышленных исследований префектуры Сидзуока.

ПО для измерения кинетики
Позволяет проводить измерения спектров через определенные (задаваемые) промежутки времени для оценки процессов, происходящих во времени. Изменение интенсивности полосы в спектре и ее площади впоследствии может использоваться для оценки кинетики реакции. Результаты измерения сохраняются и отображаются в виде трехмерного изображения или графика. Их можно пересчитать, меняя параметры. Интервал сканирования зависит от спектрального разрешения и числа сканирований. Максимальная длительность измерений составляет 48 часов, но зависит от параметров сканирования. ПО для измерения кинетики включает программу трехмерной обработки.

Программное обеспечение EDXIR-Analysis
ПО EDXIR-Analysis специально разработано для выполнения качественного анализа на основе результатов, полученных с помощью энергодисперсионного рентгенофлуоресцентного спектрометра (EDX) и ИК-Фурье спектрометра (FTIR). Это программное обеспечение используется для проведения комплексного анализа данных, полученных на FTIR, отлично подходящего для идентификации органических соединений, и на EDX, отлично подходящего для элементного анализа, идентификации неорганических соединений и др. В итоге отображаются результаты идентификации веществ и степени совпадения. Помимо этого можно проводить индивидуальный анализ данных, полученных на EDX или FTIR. Библиотека, используемая для анализа данных (содержит 485 файлов данных), — это оригинальная библиотека корпорации Shimadzu, созданная совместно с представителями организаций водоснабжения и производителями пищевых продуктов. В библиотеке можно зарегистрировать дополнительные данные, а также изображение объектов анализа и документы в формате PDF. Библиотека также эффективна для связанного хранения различных типов данных в виде электронных файлов. Для автоматического выполнения качественного анализа достаточно просто нажать на кнопку Analyze Both Data («Проанализировать оба набора данных») и выбрать данные EDX/FTIR*1. В результате повышается эффективность анализа данных и обеспечивается значительная помощь при анализе примесей. В дополнение к списку совпадений отображаются измеренные EDX и FTIR спектры, для которых найдены совпадения по библиотеки. Пользователь может просмотреть результаты анализа, их можно выбрать, нажав на кнопку Single («Индивидуальные»).

Кроме того, с помощью функции сравнения данных, которая вычисляет степень соответствия между фактически измеренными данными и данными, зарегистрированными в библиотеке, программное обеспечение может использоваться для противодействия «изменению без уведомления»*2 и для других подтверждающих тестов. При нажатии кнопки «Печать» результаты печатаются в фиксированном формате, а также сохраняются в формате Word*3.

*1: Результаты, полученные на EDX, позволяют разделить компоненты на неорганические, органические и смешанные. Объединенный анализ данных выполняется путем назначения приоритетов для каждого типа соединений (на основе патентов).
*2: Термин, используемый в Японии для обозначения изменений в материалах, вносимых поставщиками без уведомления производителей.
*3: Сначала требуется установить Microsoft Word.

Технические характеристики
